特長
- 難燃性・耐熱性に優れた電気絶縁用ビニルチューブです。
- アメリカUL規格及びcUL規格取得品です。
- RoHS指令６物質対応品です。
用途
- 電気機器、計測器、通信機器・装置等の電気絶縁、保護、識別用など。
| NO. | YET-300H(105℃ 300V) | NO. | YET-600H(105℃ 600V) | ||||
|---|---|---|---|---|---|---|---|
| 内径(mm) | 外径(mm) | 定尺(m) | 内径(mm) | 外径(mm) | 定尺(m) | ||
| 20 AWG | 0.86 | 1.66 | 200 | 20 AWG | 0.86 | 1.86 | 200 |
| 18 AWG | 1.0 | 1.8 | 200 | 18 AWG | 1.0 | 2.0 | 201 |
| 17 AWG | 1.15 | 1.95 | 200 | 17 AWG | 1.15 | 2.45 | 202 |
| 16 AWG | 1.3 | 2.1 | 200 | 16 AWG | 1.3 | 2.6 | 203 |
| 15 AWG | 1.45 | 2.25 | 200 | 15 AWG | 1.45 | 2.75 | 204 |
| 14 AWG | 1.6 | 2.4 | 200 | 14 AWG | 1.6 | 2.9 | 205 |
| 13 AWG | 1.8 | 2.6 | 200 | 13 AWG | 1.8 | 3.1 | 206 |
| 12 AWG | 2.1 | 2.9 | 200 | 12 AWG | 2.1 | 3.4 | 207 |
| 11 AWG | 2.3 | 3.1 | 200 | 11 AWG | 2.3 | 3.6 | 208 |
| 10 AWG | 2.6 | 3.4 | 200 | 10 AWG | 2.6 | 3.9 | 209 |
| 9 AWG | 2.9 | 3.9 | 200 | 9 AWG | 2.9 | 4.2 | 210 |
| 8 AWG | 3.3 | 4.3 | 200 | 8 AWG | 3.3 | 4.6 | 211 |
| 7 AWG | 3.7 | 4.7 | 200 | 7 AWG | 3.7 | 5.0 | 212 |
| 6 AWG | 4.1 | 5.1 | 200 | 6 AWG | 4.1 | 5.4 | 213 |
| 5 AWG | 4.6 | 5.6 | 200 | 5 AWG | 4.6 | 5.9 | 214 |
| 4 AWG | 5.2 | 6.2 | 200 | 4 AWG | 5.2 | 6.5 | 215 |
| 3 AWG | 5.8 | 6.8 | 200 | 3 AWG | 5.8 | 7.1 | 216 |
| 2 AWG | 6.5 | 7.5 | 200 | 2 AWG | 6.5 | 7.8 | 217 |
| 1 AWG | 7.3 | 8.3 | 200 | 1 AWG | 7.3 | 8.6 | 218 |
| 0 AWG | 8.3 | 9.3 | 200 | 0 AWG | 8.3 | 9.6 | 219 |
| YET-600H(105℃ 600V) | |||||||
| NO. | 内径(mm) | 外径(mm) | 定尺(m) | NO. | 内径(mm) | 外径(mm) | 定尺(m) |
| 5/16 | 7.9 | 9.2 | 100 | 3/4 | 19.0 | 20.8 | 50 |
| 3/8 | 9.5 | 10.8 | 100 | 7/8 | 22.2 | 24.0 | 50 |
| 7/16 | 11.1 | 12.4 | 100 | 1 | 25.4 | 27.2 | 50 |
| 1/2 | 12.7 | 14.0 | 100 | 1 1/16 | 26.9 | 28.7 | 50 |
| 9/16 | 14.3 | 15.9 | 50 | 1 1/4 | 31.8 | 33.8 | 50 |
| 5/8 | 16.0 | 17.6 | 50 | 1 1/2 | 38.1 | 40.5 | 50 |
特長
- 幅広い分野で利用される絶縁用ビニルチューブです。
- 温度定格 ６０℃以下
- RoHS指令６物質対応品です。
- 規格品以外の寸法・色物の製作も可能です。
用途
- 電気機器、計測器、通信機器・装置等の電気絶縁、保護、識別用など。
| 内径×外径 mm | 定尺 m | 内径×外径 mm | 定尺 m |
|---|---|---|---|
| 3×3.8 | 100 | ※0.8×0.3 | 200 |
| 4×4.8 | 100 | 1.0×0.3 | 200 |
| 5×5.8 | 100 | 1.5×0.3 | 100 |
| 6×6.8 | 100 | 2.0×0.3 | 100 |
| 7×7.8 | 100 | 2.5×0.3 | 100 |
| 8×8.8 | 100 | 3.0×0.4 | 100 |
| 9×9.8 | 100 | 3.2×0.4 | 100 |
| 10×11 | 100 | ※3.4×0.4 | 100 |
| 11×12 | 100 | 3.6×0.4 | 100 |
| 12×13 | 100 | 3.8×0.4 | 100 |
| 13×14 | 100 | 4.0×0.4 | 100 |
| 14×15 | 100 | ※4.2×0.4 | 100 |
| 15×16 | 100 | ※4.5×0.4 | 100 |
| 16×17 | 100 | 5.0×0.4 | 100 |
| 16×17.2 | 50 | ※5.2×0.4 | 100 |
| 17×18 | 100 | ※5.5×0.4 | 100 |
| 18×19.2 | 50 | 6.0×0.4 | 100 |
| 20×21.6 | 50 | ※6.5×0.4 | 100 |
| 25×26.6 | 50 | 7.0×0.4 | 100 |
| 30×32 | 50 | 8.0×0.4 | 100 |
| 35×37 | 50 | 9.0×0.4 | 100 |
| 40×42 | 50 | 10×0.4 | 100 |
| 45×47 | 50 | ※11×0.4 | 100 |
| 50×52 | 50 | ※12×0.4 | 100 |
| ※60×62 | 50 | ※10×0.5 | 100 |
| ※11×0.5 | 100 | ||
| ※12×0.5 | 100 | ||
| ※13×0.5 | 100 | ||
| ※14×0.5 | 100 | ||
| ※15×0.5 | 100 | ||
| ※16×0.5 | 100 | ||
| ※17×0.5 | 100 | ||
| ※18×0.5 | 100 | ||
| ※19×0.5 | 100 | ||
| ※20×0.5 | 100 | ||
| ※22×0.5 | 100 | ||
| ※25×0.5 | 100 | ||
| ※28×0.5 | 100 | ||
| ※30×0.5 | 100 | ||
| ※35×0.6 | 100 |
○※印は受注生産品です。
○色物（灰・白・赤・黄・緑・青）は受注生産品です。

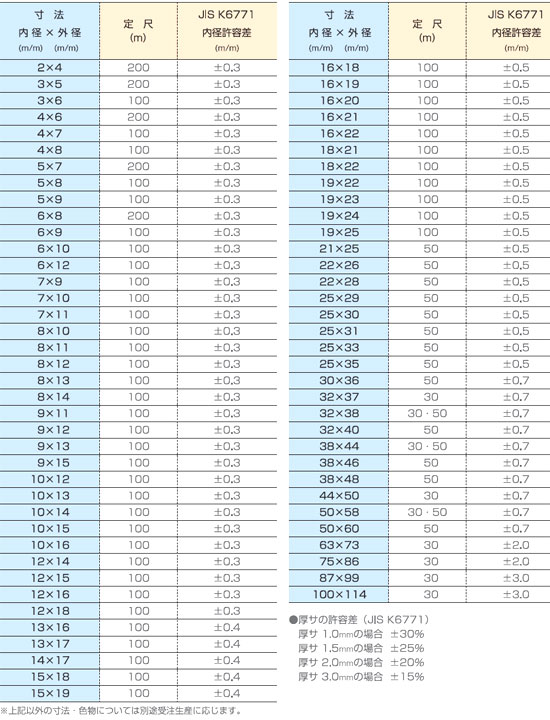

特長
- 透明で内容物の確認が容易です。
- 柔軟性に富み、軽量です。
- 内径２～１００φまで、豊富なサイズが揃います。
- 透明以外の色物も製造可能です。
用途
- 各種機械部品、各種保護カバー等。
- 一般給排水用。
特長
- 寒くても硬化しにくい、特殊配合の超耐寒チューブです。
- 流体が見えるクリアタイプで、弾力性に富むため、幅広い用途に適します。
用途
- 水抜き用、水盛管用総帥チューブ等。
- 適用流体⇒水
- 適用環境温度範囲/-10～60℃
- 適用流体温度範囲/0～60℃
- 脆化温度 －55℃
- 食品衛生法適合品（厚生労働省告示370号）です。
- 圧力のかかる用途には適しません。
| 品番 | 長さ | 内径㎜×外径㎜ | JANコード 4973692 | 色 | 最小曲げ半径 |
|---|---|---|---|---|---|
| T-3 | 40m ドラム | 3×6 | 106502 | クリア | 18ｍｍ |
| T-4 | 40m ドラム | 4×7 | 106519 | 20mm | |
| T-5 | 40m ドラム | 5×8 | 106526 | 30mm | |
| T-6 | 20m ドラム | 6×9 | 106533 | 35mm | |
| T-7 | 20m ドラム | 7×11 | 106540 | 37mm | |
| T-9 | 15m ドラム | 9×13 | 106557 | 40mm | |
| T-12 | 10m ドラム | 12×16 | 106564 |
45 |
特長
- 従来の耐油チューブに比べ、長期間の使用が可能です。
- 柔軟性を有します。
- 流体が見えるクリアタイプです。
用途
- 小型エンジン、農機具、機械等の配管用。
- 適用環境温度範囲/-10～60℃
- 適用流体温度範囲/0～60℃
- 脆化温度 －49℃(F16～F25は38℃）
- 圧力のかかる用途には適しません。
| 品番 | 長さ | 内径×外径 | JANコード 4973692 |
|---|---|---|---|
| F-3 | 40mドラム | 3×6 | 106007 |
| F-4 | 40mドラム | 4×7 | 106014 |
| F-5 | 40mドラム | 5×8 | 106021 |
| F-6 | 20mドラム | 6×9 | 106038 |
| F-7 | 20mドラム | 7×11 | 106045 |
| F-9 | 15mドラム | 9×13 | 106052 |
| F-12 | 10mドラム | 12×16 | 106069 |
| F-16 | 25mドラム | 16×22 | 106076 |
| F-20 | 15mドラム | 20×26 | 106083 |
| F-22 | 15mドラム | 22×28 | 106090 |
| F-25 | 15mドラム | 25×31 | 106106 |
適用流体⇒水・ガソリン（条件付き）・軽油・灯油・一般作動油（食品用途除く）
